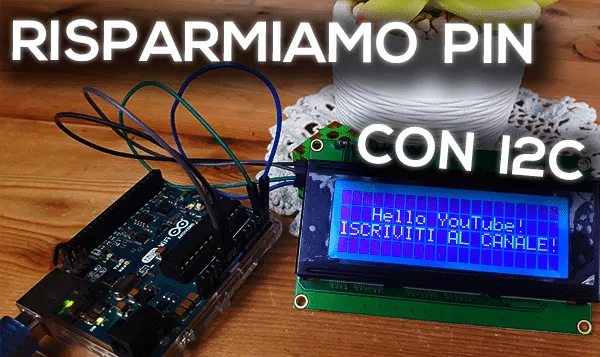

Copertina_LCD_20x4
Social

Ciao a tutti Maker,oggi vediamo come si utilizza un display LCD 20×4 i2c .

Questo tipo di LCD è ideale per la visualizzazione di testo e numeri, da cui il nome “LCD caratteri”. Gli LCD I2C che sto usando in questo tutorial sono dotati di un piccolo circuito aggiuntivo montato sul retro del modulo. Questo modulo presenta un chip PCF8574 (per la comunicazione I2C) e un potenziometro per regolare la retroilluminazione a LED. Il vantaggio di un LCD I2C è che il cablaggio è molto semplice. Per controllare il display LCD sono necessari solo due pin dati.

In questo modo andiamo a risparmiare pin sul nostro Arduino uno.

Regolazione del contrasto

Dopo aver collegato il display LCD, sarà necessario regolare il contrasto del display. Sul modulo I2C troverai un potenziometro che puoi ruotare con un piccolo cacciavite.

Collegare il connettore USB di Arduino per alimentare l’LCD. Dovresti vedere la retroilluminazione accesa. Ora ruota il potenziometro fino a quando non vedi che i caratteri si leggono.Se qualcuno lo vuole acquistare ecco il link :

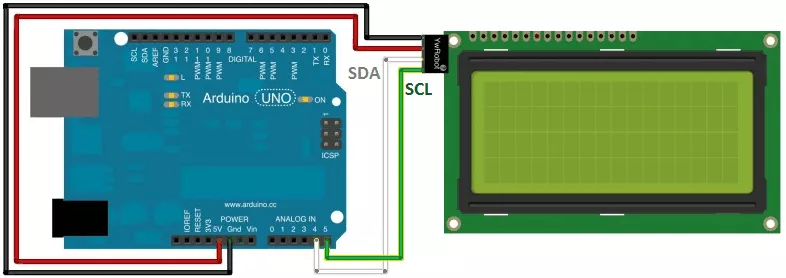

Schema di collegamento

LCD ARDUINO UNO

Download
